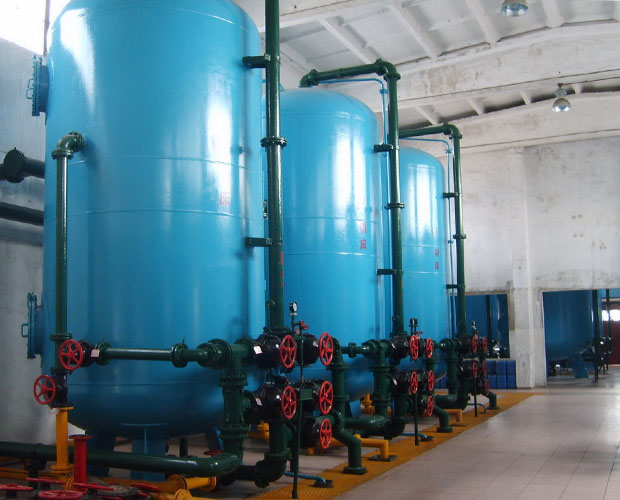

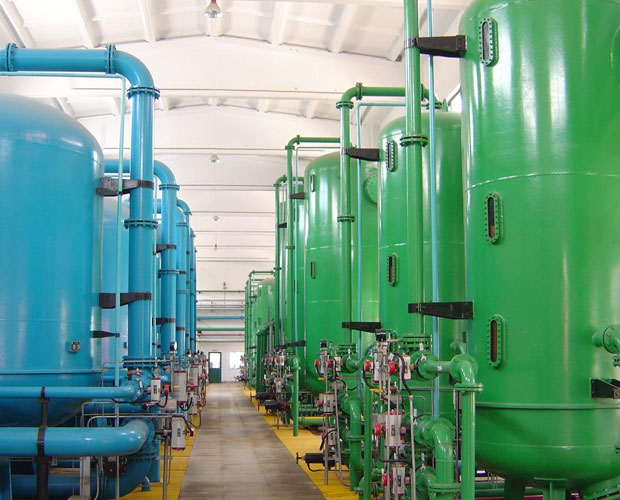

阴离子交换器

一、设备简介:
    离子交换器分为：钠离子交换器、阴阳床、混合床等种类，。离子交换柱(器)外壳一般采用硬聚氯乙烯(PVC)、硬聚氯乙烯复合玻璃钢(PVC-FRP)、有机玻璃(PMMA)、有机玻璃复合透明玻璃钢(PMMA-FRP)、钢衬胶(JR)、不锈钢衬胶等材质。主要用于锅炉、热电站、化工、轻工、纺织、医药、生物、电子、原子能及纯水处理的前道处理，工业生产所需进行硬水软化、去离子水制备的场合，还可用于食品药物的脱色提纯，贵重金属、化工原料的回收，电镀废水的处理等。

二、工作原理
（2）阴离子交换器

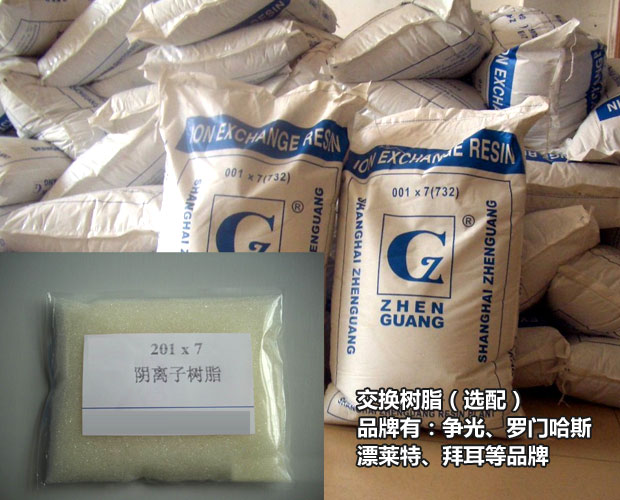

    阳离子交换后带有酸性的水进入装有OH型阴离子交换树脂的阴离子交换器，发生如下反应：
                                  H2SO4+2ROH-→R2SO4+2H2O


                                  H2CO3+2ROH-→R2CO3+2H2O
                                  HCI+ROH-→RCI+H2O
                                  H2SiO3+ROH-→RHSiO3+H2O
    由此可见，经阳-阴离子交换处理后，水中的各种离子几乎除去，一般可除去水中含盐量99%以上。

三、结构简述
（1）进水装置
    在交换器上部设有进水装置使水能均匀分布。

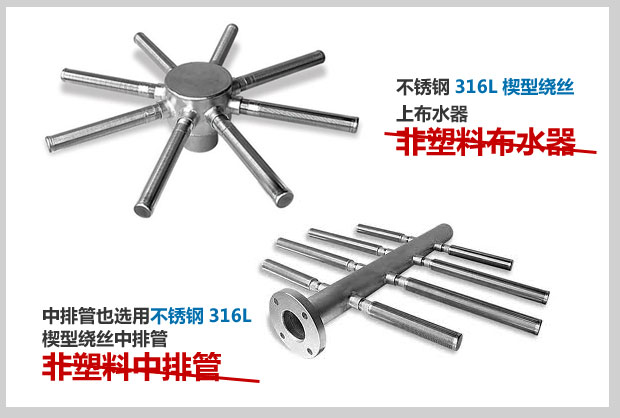

（2）中排装置
    中排装置设置在阳（阴）树脂和压脂层的分界面上，用于排泄再生时酸（碱）废液和进小反洗水，型式为DN500～600型中排为双母管式：DN800～DN3200型为支管母管式，材料均为1Cr18Ni9Ti。
（3）排水装置
    DN1200及以下设备采用多孔板上装设宝塔式ABS型滤水帽，DN1500及以上设备有多孔板上装滤帽和砂垫层两种形式，多孔板材按设备规格不同而异，DN800～DN3200型采用钢衬胶。 另外，在交换器下部排水帽出，树脂面处及反洗膨胀高度处各设视镜一个，用以观察体内工况。筒体上部设树脂输入口，在筒体下部近多孔板处设树脂卸出口。树脂的输入和卸出均可采用水力输送。

四.设备规范
（1）设计压力：0.59MPa 试验压力：0.88MPa
（2）运行流速：固定床：15～25m/h 浮动床：40～50m/h 阴、阳混合床：40～120m/h
（3）工作温度：5～50℃
（4）出水品质：软化水设备：硬度≤0.03ml/L 一级纯水设备：电导率<10-3s/m
（5）进水浊度：≤5mg/L
