您现在的位置： 网站首页 >我们的产品 >机械过滤器

机械多介质过滤器

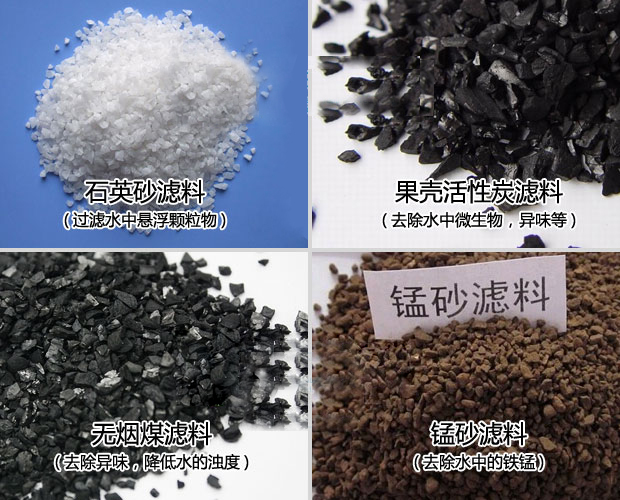

产品简述：机械多介质过滤器一般用于水处理工程的预处理过程，主要去除机械杂质，胶体，微生物，有机物和活性氯等。壳体材质一般有PE、钢衬胶、钢喷塑及钢环氧防腐、不锈钢及玻璃钢等几种。根据不同工艺需要，过滤介质一般有石英砂，活性炭，锰砂，无烟煤等。根据进水方式可分为单流式过滤器、双流式过滤器，又可根据现场场地要求分为立式跟卧式，根据实际情况可联合使用也可以单独使用。












工作原理
机械过滤器又称压力过滤器，是指原水在一定的压力作用下，通过过滤介质滤除水中悬浮物，不溶性颗粒，除去色味，脱氯从而达到净化的目的。当净化一定量原水后，通过反冲洗方式，对过滤介质进行净化清洗，使之恢复过滤功能。
产品特点：设备结构简单，容易操作，安全性能高；运行稳定；易于维护保养。
反冲洗
1、在设计反冲洗装置时,反冲泵、管道必须符合反冲洗量的要求,反冲洗强度为12～15L/(s.m2);
2、采用压缩空气擦洗滤料,使滤料表面的污泥等物脱落,其强度为18～25L/(s.m2)。
技术参数
设计压力：工作压力6kgf/cm2 试验压力：9kgf/cm2
进水温度：4～50℃
运行流速：10m/h（设计可考虑：单层滤料8m/h；双层滤料12m/h）
浊 度：进水<20mg/l,出水<5mg/l
反洗强度：无烟煤10～12 L/s·m2；石英砂15～18 L/s·m2；无烟煤、石英砂双料13～16 L/s.m2

单流式机械过滤器规格及性能

型  号
CNZY-		 规格
(mm)		 出水
量(m3/h)		 工作温
度(℃)		 过滤面
积(m2)		 滤速
(m/h)		 滤料高
度(mm)		 外形尺寸
(mm)(直径×高)		 净重
Kg
JA-80 φ800 5.0 4~50 0.50 8~10 1000 800×2860 770
JA-100 φ1000 7.8 0.78 1200 1012×2897 880
JA-150 φ1500 17.6 1.76 1200 1516×3469 1506
JA-200 φ2000 31.4 3.14 1200 2020×3610 2455
JA-250 φ2500 49.0 4.90 1200 2524×4020 4179
JA-300 φ3000 70.6 7.10 1200 3028×4480 6355

 注：1、工作压力0.6Mpa；
       2、内装卵石垫层及滤料层（石英砂）、用户自理。
 单流式机械过滤器外形尺寸(mm)

规格 H H1 H2 H3 H4 L1 L2 L3 L4 Dg1 Dg2 Dg3 Dg4 Dg5 Dg6 Φ a b
φ800 2860 900 900 / 1250 560 560 650 / 50 50 65 50 65 / 700 160 125
φ1000 2897 905 905 165 1261 629 629 750 470 65 65 80 65 80 40 990 160 125
φ1500 3469 1025 1025 185 1426 870 870 1000 614 80 80 100 80 100 50 1450 180 140
φ2000 3610 1000 1000 155 1481 882 882 1255 799 100 100 150 100 150 80 1800 250 200
φ2500 4020 1150 1150 205 1661 1032 1032 1500 941 125 125 150 125 150 100 2000 350 300
φ3000 4480 1200 1200 220 1811 1178 1178 1750 1005 150 150 150 150 150 100 2400 400 300
单流式机械过滤器附件规格及数量
序号 附件
名称		 型号 过滤器规格(mm)
φ800 φ1000 φ1500 φ2000 φ2500 φ3000
Dg
(mm)		 数量
(个)		 Dg
(mm)		 数量
(个)		 Dg
(mm)		 数量
(个)		 Dg
(mm)		 数量
(个)		 Dg
(mm)		 数量
(个)		 Dg
(mm)		 数量
(个)
1 闸  阀 Z44T-10 50 3 65 3 80 3 100 3 125 3 150 3
65 2 80 2 100 2 150 2 150 2 200 2
2 截止阀 J41T-16     40 1 50 1 80 1 100 1 100 1
3 截止阀 J11T-16     32 1 32 1 32 1 40 1 40 1
4 压力表 Y100   2   2   2   2   2   2

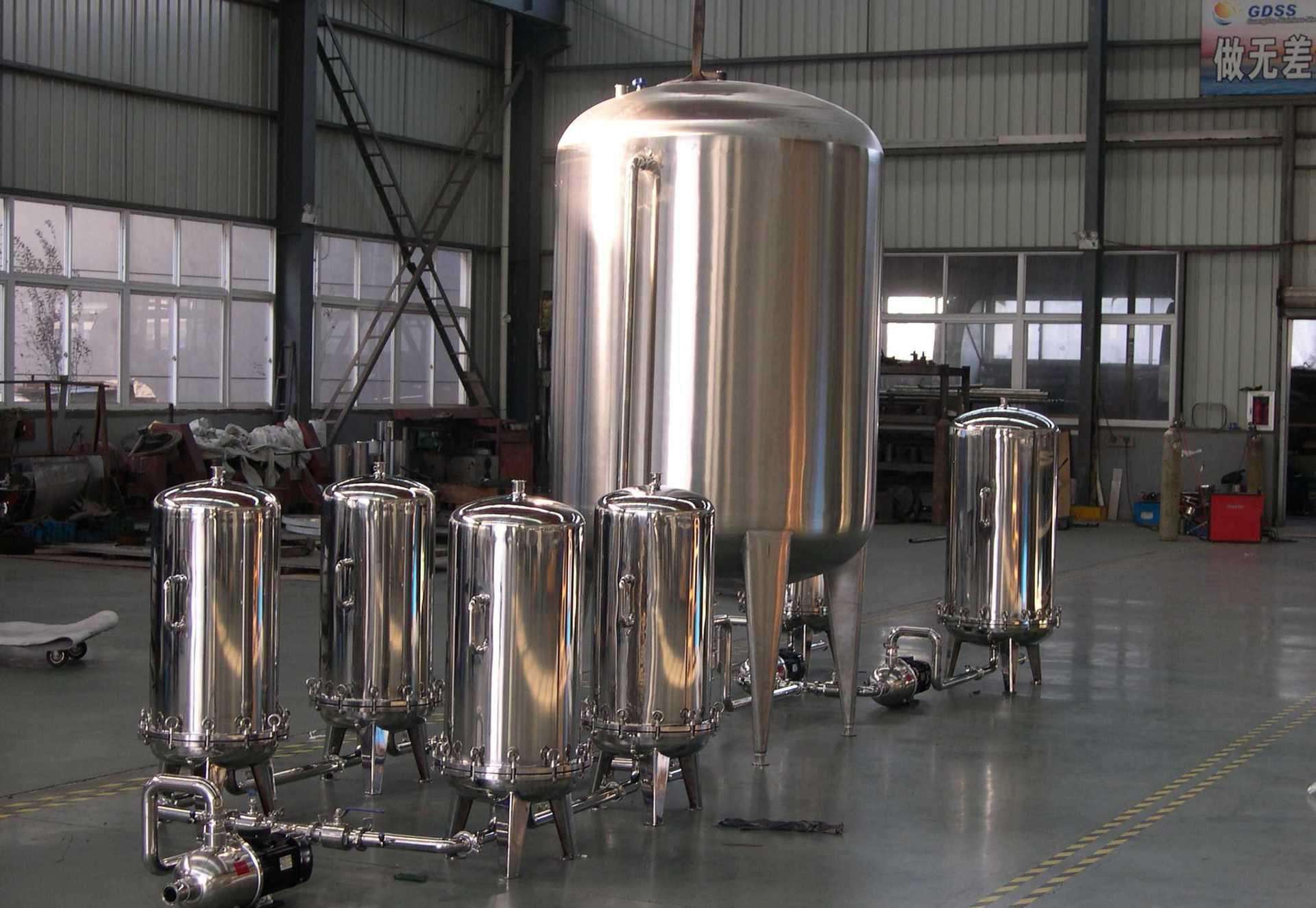

不锈钢机械过滤器




注：1、本公司产品均可按照客户要求量身订做，如客户对产品有任何疑问或要求请及时来电咨询；
　　2、本公司保持随时修改之权利，如有修改本公司恕不另行通知。
