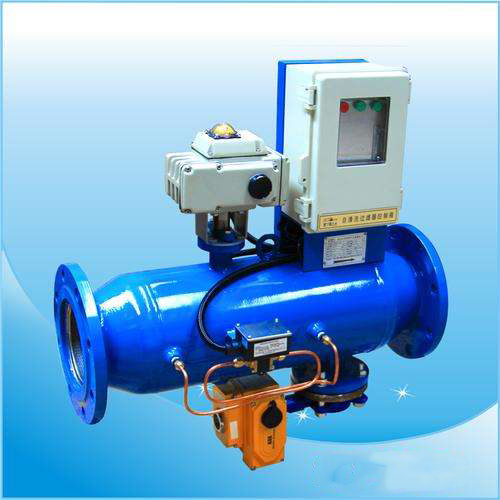

反冲洗过滤器CNZY-L |
| |
|
产品简述：我公司研制生产的LZ系列全自动反冲洗过滤器，是一种压力式自清洗密封过滤器，具有在线过滤、除污、排污功能，主要用于各种闭式循环系统（空调系统、工业冷却系统、取暖系统等）的循环水过滤、净化处理。该系列除污器主要是根据进出水压力差进行反冲洗的操作，以达到自清洗滤网的功能。 |
|
|
选型说明：
（1）介质工作压力：分为0.6 MPa，1.0 MPa，1.6 MPa，2.5 MPa
（2）工作温度：≤100℃
（3）过滤精度：0.8-5mm(特殊要求需另行设计)

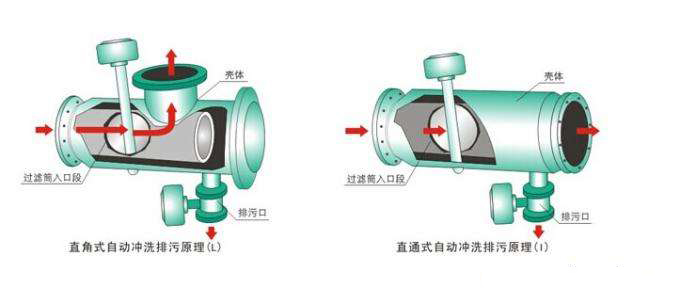

工作原理：
 反冲洗过滤器主要由优质碳钢筒体、滤筒、电动排污阀、水流导向阀、换向执行器、压差控制器、电接点压力表等组成。当过滤器工作时，水流由入口进入过滤器，经过滤网过滤，水中的杂质被滤网截留，洁净的水经出水口送出（见图1）。当过滤器进出水压差达到0.06-0.08MPa之间（或出水压力过低，不能满足后置系统正常运行）时，则需要对滤网进行反冲洗。关闭水流导向阀，水流经滤网内侧进行反冲洗，滤网截留的杂质经排污口排出，起到反向自动冲洗滤网的作用
正常过滤状态（水流导向阀开启）
反洗排污状态（水流导向阀关闭）
安装与使用:
1、安装简单，只需按照设备筒体上箭头指示进水方向连接在管路上；
2、设计、安装时应尽量考虑排污口在下部，便于杂物的顺利排放；
3、排污管就近接入排水沟，且应保持排污顺畅；
4、为便于观察系统工况和日常操作，应在进、出口安装压力表和手动阀门；
5、控制器的设定方法：
（1）出水压力值设定方法：系统运行后，观察进水压力值，将出水口电接点压力表下限值设定为低于进水压力值0.03-0.06MPa 之间，上限值设定为等于进水压力值或略低于进水压力值0.02MPa左右即可。
例如1：如果过滤器进水具备恒压供水的工况下，进水压力表值为恒压0.4MPa，则将出水口电接点压力表的下限值设定为0.27-0.25 MPa之间，上限值设定为0.38-0.4 MPa。
例如2：如果过滤器进水压力不稳定（采用上下限定压供水装置），则出水电接点压力的上下限设定应按照供水压力的下限值（供水压力）设定。如：过滤器供水压力值为0.5MPa，为0.4MPa。则电接点压力表设定值需按照进水压力为0.4MPa设定，即将出水口电接点压力表的下限值设定为0.27-0.25 MPa之间，上限值设定为0.38-0.4 MPa。
（2）然后接通微电脑电源，并将控制面板上的电源开关打开。
（3）设备出水口电接点压力表检测进出口压差变化，并将信号传输给微电脑控制器。
（4）当出水压力达到设定值时下限值，自动执行器关闭阀板（90度旋转），排污电动阀自动打开排污，则设备进入反冲洗状态，控制器反洗指示灯亮，整个清洗过程将持续60-90秒。
（5）当出水压力值达到设定值时上限值，排污电磁阀关闭，自动执行器打开阀板，系统恢复至其初始状态，为下一个反冲洗过程做好准备。如果次反冲洗过程结束后，出水压力值仍然在设定下限值上，或没有达到设定的上限值，控制装置会延时60-90秒后，再自动进行一次反冲洗过程，直到进出水压力恢复到正常值（设定的上限值）。
|
型号 |
进出口径 |
L |
L1 |
排污口 |
处理水量T/H |
|
CNZY-L02 |
DN50 |
500 |
150 |
DN25 |
19 |
|
CNZY-L2.5 |
DN65 |
600 |
200 |
DN25 |
28 |
|
CNZY-L03 |
DN80 |
660 |
200 |
DN25 |
50 |
|
CNZY-L04 |
DN100 |
750 |
200 |
DN40 |
80 |
|
CNZY-L05 |
DN125 |
800 |
200 |
DN40 |
125 |
|
CNZY-L06 |
DN150 |
850 |
200 |
DN50 |
180 |
|
CNZY-L08 |
DN200 |
900 |
200 |
DN50 |
320 |
|
CNZY-L10 |
DN250 |
950 |
200 |
DN50 |
490 |
|
CNZY-L12 |
DN300 |
1050 |
260 |
DN65 |
710 |
|
CNZY-L14 |
DN350 |
1200 |
260 |
DN65 |
970 |
|
CNZY-L16 |
DN400 |
1350 |
300 |
DN80 |
1260 |
|
CNZY-L18 |
DN450 |
1500 |
300 |
DN80 |
1590 |
|
|
|
|
|
|
|
注：1、本公司产品均可按照客户要求量身订做，如客户对产品有任何疑问或要求请及时来电咨询；
2、本公司保持随时修改之权利，如有修改本公司恕不另行通知。 |
|
|
|
|
|
|
