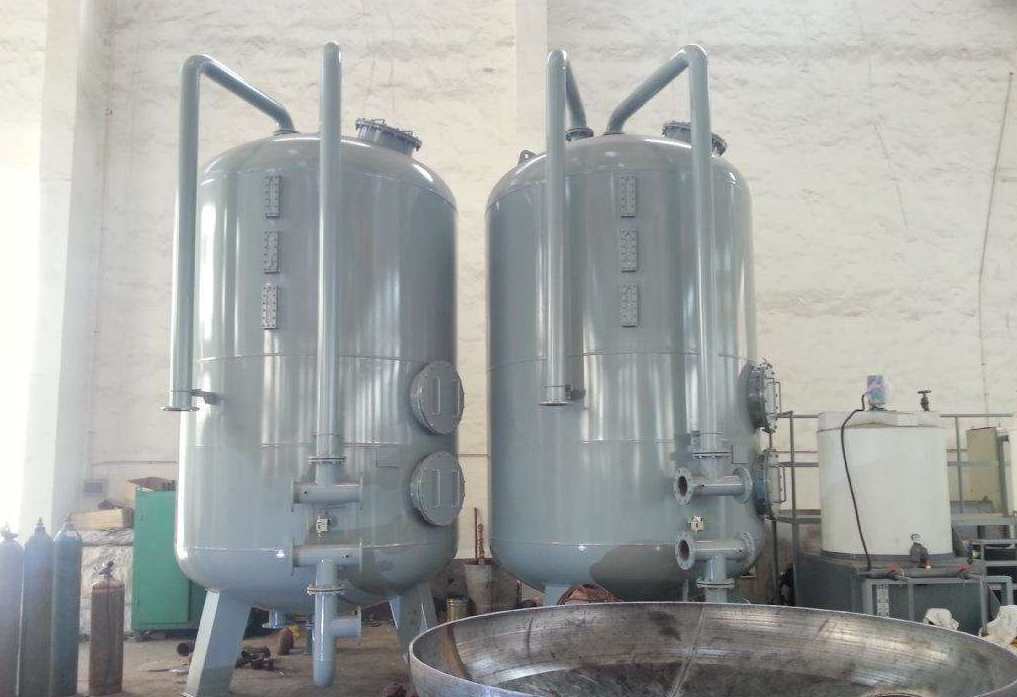

纤维束过滤器

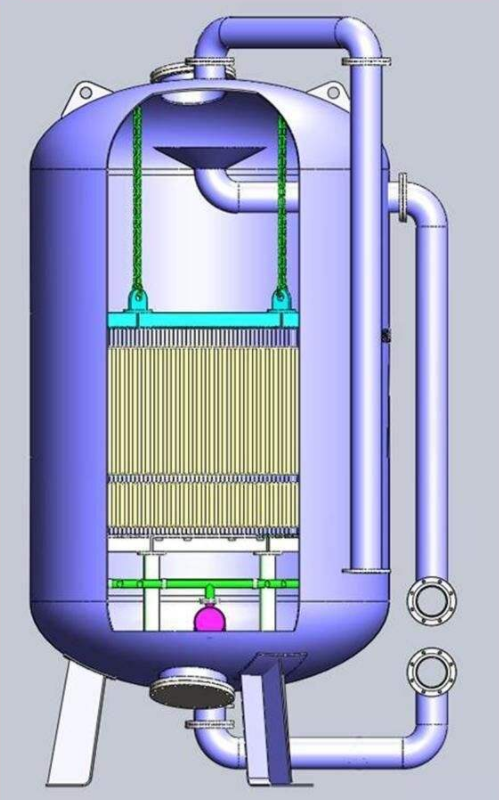

产品简述：纤维束过滤器是一种结构先进、性能优良的压力式纤维过滤设备。它采用一种新型的束状软填料-纤维作为滤元，其滤料直径可达几十微米甚至几微米，并具有比表面积大，过滤阻力小等优点，解决了粒状滤料的过滤精度受滤料粒径限制等问题。微小的滤料直径，极大的增加了滤料的比表面积和表面自由能，增加了水中杂质颗粒与滤料的接触机会及滤料的吸附能力，从而提高了过滤效率和截污能力。





主要性能参数表
规格(mm)
性  能		 DN300 DN500 DN800 DN1000 DN1500 DN2000 DN2500 DN3000
料层厚度（mm） 1300
过滤速度(m/h) 30
  2.1 6.0 15 24 53 94 147 210
设备净重(kg) 200 360 1005 1584 2840 4931 8096 11251
  340 720 2000 2830 9110 16445 28114 40250
操作压力 0.6MPa
截污容量 5~10kg/m3(滤层)
过滤压头损失 运行初始入口、出口压差为0.02~0.04MPa;过滤失效时入口、出口压差一般≤0.10MPa
过滤精度 过滤前水中悬浮物 过滤后水中悬浮物
≤20mg/l ≤2.0mg
20~50mg/l ≤5.0mg/l
50~200mg/l ≤20.0mg/l
清洗操作压力 ≤0.05MPa
清洗强度 3~81/m2秒
清洗空气压力 0.05MPa；不得超过0.10 MPa（建议选用罗茨风机）
清洗空气强度 60~80/lm2秒
清洗时间 20~40min
主要性能参数表
规格（mm）
性能		 300 500 800 1000 1200 1500 2000 2200 2500 3000 3200
料层厚度(mm) 1300
过滤速度(m/h) 30
过滤水量(m3/h) 2.1 6.2 15 24 34 53 94 114 147 210 241
设备净重(kg) 188 342 987 1417 1622 2744 4373 5023 7267 9736 12536
设备运行重量(kg) 320 704 1980 3304 4390 8280 12035 16195 22177 32210 38900
操作压力 0.6 MPa
截污容量 5~10 kg/m3(滤层)
过滤压头损失 运行初始入口、出口压差为0.02~0.04MPa;过滤失效时入口、出口压差一般≤0.10MPa
过滤精度 过滤前水中悬浮物 过滤后水中悬浮物
≤20mg/l ≤2.0mg
20~50mg/l ≤5.0mg/l
50~200mg/l ≤20.0mg/l
清洗操作压力 ≤0.05MPa
清洗强度 3~81/m2秒
清洗空气压力 0.05MPa；不得超过0.10 MPa（建议选用罗茨风机）
清洗空气强度 60~80/lm2秒
清洗时间 20~40min

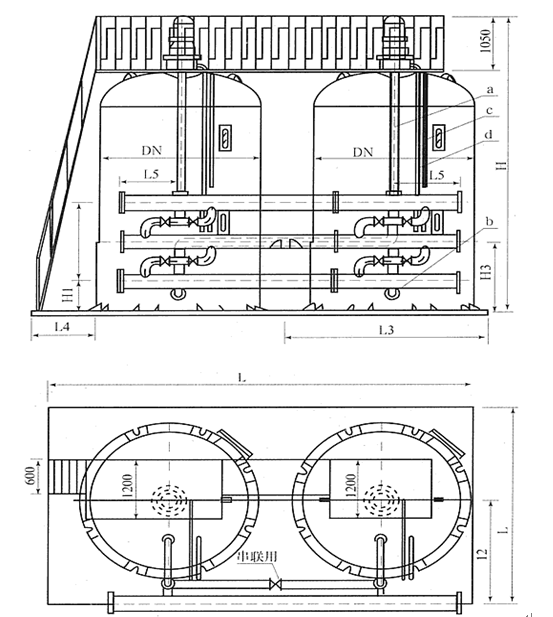

串联自动(手动)QL型纤维球过滤系统外形尺寸
DN L L1 L2 L3 L4 L5 H H1 H2 H3 自重W
800 3100 1360 780 1200 700 533 3848 420 720 780 3280
1000 3390 1420 840 1320 750 603 3826 420 720 780 3420
1200 3800 1700 950 1500 800 711 4043 540 800 940 3890
1600 4600 2146 1190 1900 800 686 4294 505 1000 1005 4788
2000 5550 2525 1390 2300 950 782 4454 564 820 974 6075
2400 6400 2990 1650 2700 1000 852 4454 389 1100 939 6918
2600 6800 3230 1800 2900 1000 1088 4562 414 1000 914 7286
2800 7260 3540 2000 3100 1060 1098 4810 404 1200 1004 8018
3000 7660 3695 2050 3300 1060 1098 4830 403 1200 1003 8894

并联自动(手动)QL型纤维球过滤系统外形尺寸
DN L L1 L2 L3 L4 L5 H H1 H2 H3 自重W
800 3100 1360 780 1200 700 533 3848 420 720 780 3280
1000 3390 1420 840 1320 750 603 3826 420 720 780 3420
1200 3800 1700 950 1500 800 663 4043 540 800 940 3890
1600 4600 2146 1190 1900 800 759 4294 505 1000 1005 4788
2000 5550 2525 1390 2300 950 782 4454 564 820 974 6075
2400 6400 2990 1650 2700 1000 788 4454 389 1100 939 6918
2600 6800 3230 1800 2900 1000 1088 4562 414 1000 914 7286
2800 7260 3540 2000 3100 1060 1098 4810 404 1200 1004 8018
3000 7660 3695 2050 3300 1060 1098 4830 403 1200 1003 8894
串、并联自动(手动)QL型纤维球过滤基础尺寸

DN A B C D E
串联 并联
800 1230 1230 1200 600 1300 520
1000 1380 1380 1320 660 1360 520
1200 1420 1420 1500 900 1545 603
1600 1730 1730 1900 1300 1994 804
2000 2080 1900 2300 1700 2455 1065
2400 2350 2375 2700 1900 2910 1260
2600 2420 2460 2900 2300 3170 1370
2800 2580 2610 3100 2510 3460 1460
3000 2710 2750 3300 2700 3605 1555













注：1、本公司产品均可按照客户要求量身订做，如客户对产品有任何疑问或要求请及时来电咨询；
　　2、本公司保持随时修改之权利，如有修改本公司恕不另行通知。
