您现在的位置： 网站首页 >我们的产品 >机械过滤器

高效纤维球过滤器

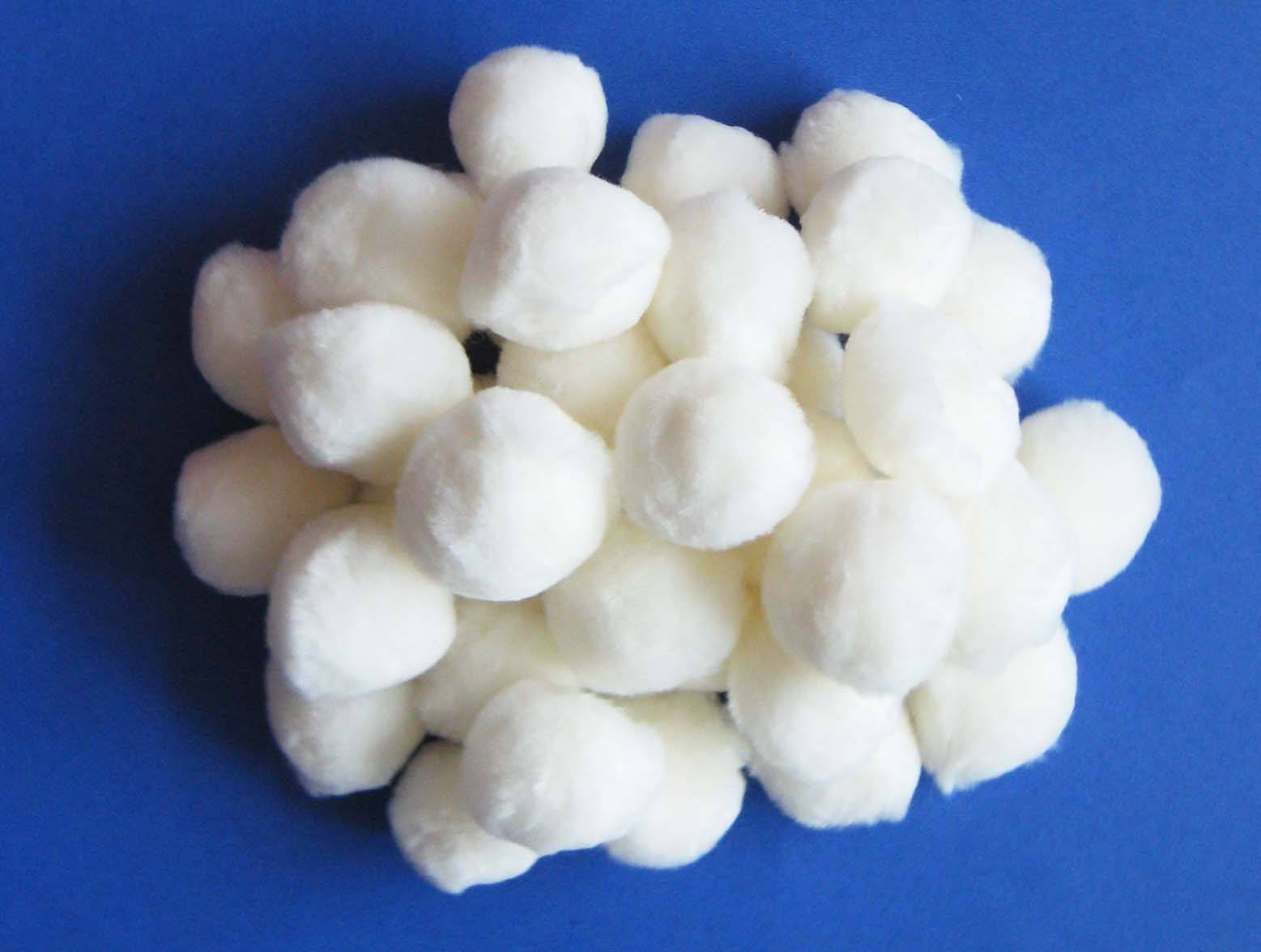

       纤维球过滤器系列产品为钢制圆形罐体，采用压力式过滤，以纤维球为滤料。本产品具有过滤速度高、处理量大、处理效果好、占地面积少等优点。适用于各种行业废水生物处理后的直接过滤、废水回用、深度处理预处理、工业给水及游泳池循环水处理。在进水SS不大于80 mg/L时可保证出水SS小于5mg/L。纤维球滤料具有密度小、柔性好、可压缩和空隙率大的特点，过滤时受到压力，纤维球互相的交叉，形成上松下密的滤层分布状态。纤维球以他独有的特质：极大的比表面积和孔隙率吸附同时截留水中的悬浮颗粒，充分发挥出滤料深层截污能力；纤维球具有不易沾油的特点，因此反冲洗较为容易，进而用水率降低；还具有耐磨损、化学稳定性强的优点；当滤料受有机物污染严重时，还可以采用化学清洗方法再生，实用性强。







性能项目 具体指标 性能项目 具体指标
单台处理能力 15-210m3/h 悬浮物去除率 85-96%
过滤速度 30m/h 反洗强度 0.5m3/min.m2
设计压力 0.6MPa 反洗历时 20-30min
阻力系数 串联≤0.3MPa 周期反洗水量比 1-3%
并联≤0.15MPa
工作周期 8-48h 截泥污量 6-20kg/m2
粗滤(单台并联) 进水SS≤100mg/l，出水SS≤10mg/l，10微米粒径去除率≥95%
精滤(单台并联) 进水SS≤20mg/l，出水SS≤2mg/l，5微米粒径去除率≥96%
二级串联 进水SS≤100mg/l，出水SS≤2mg/l，5微米粒径去除率≥96%



规格性能 100 120 150 200 220 250 300
料层厚度(mm) 1600（自由状态）
过滤速度(m/h) 20～30
设备出力 (m3/h) 24 34 53 94 114 147 210
设备净重（kg） 1422 1613 2680 3992 4598 6902 8268
操作压力 0.60 MPa
截污容量 5～10 kg/m3 (滤料)
过滤压头损失 过滤失效时入口、出口压差一般0.10 ～0.25MPa
滤前水悬浮物(浊度) ≤20 mg/L (≤20 FTU) ≤50 mg/L (≤50 FTU)
滤后水悬浮物(浊度) ≤1.0 mg/L (≤1.0 FTU) ≤5.0 mg/L (≤5.0 FTU)
清洗操作压力 0.05～0.10 Mpa
反洗强度 8～10 L/m2·s
清洗空气压力 0.05 MPa；不得超过0.10MPa
清洗空气强度 约60 ～80L/m2·s
清洗时间 20～30 min

单台过滤器技术参数
型　号 处理量m3/h 功率KW a过滤进水反洗出水 b过滤进水反洗出水 c排气 d溢流 地基载荷t/m2
CNZY-QL-800 15 4 DN50 DN50 DN32 20 3.2
CNZY-QL-1000 20 4 DN65 DN65 DN32 20 3.0
CNZY-QL-1200 30 4 DN80 DN80 DN32 20 3.2
CNZY-QL-1600 60 7.5 DN100 DN100 DN32 20 3.8
CNZY-QL-2000 90 11 DN125 DN125 DN32 20 4.2
CNZY-QL-2400 130 18.5 DN150 DN150 DN40 20 4.4
CNZY-QL-2600 160 18.5 DN150 DN150 DN40 20 4.5
CNZY-QL-2800 180 18.5 DN200 DN200 DN40 20 4.7
CNZY-QL-3000 210 18.5 DN200 DN200 DN40 20 4.9

单台过滤器外形结构


单台过滤器外形尺寸
型号 DN H H1 H2 H3 Φ R n-d
CNZY-QL-800 800 3597 2866 250 420 1000 300 4-18
CNZY-QL-1000 1000 3764 3000 220 450 1240 300 4-18
CNZY-QL-1200 1200 4098 3280 220 480 1432 300 4-22
CNZY-QL-1600 1600 4364 3480 200 480 1850 450 4-22
CNZY-QL-2000 2000 4629 3645 210 450 2100 500 8-30
CNZY-QL-2400 2400 5137 3970 210 500 2500 500 8-30
CNZY-QL-2600 2600 5282 4070 200 520 2700 500 8-36
CNZY-QL-2800 2800 5407 4170 200 530 2900 500 8-36
CNZY-QL-3000 3000 5507 4270 200 550 3100 600 8-36
串联、并联自动(手动)QL型纤维球过滤系统外形结构


注：1、本公司产品均可按照客户要求量身订做，如客户对产品有任何疑问或要求请及时来电咨询；
　　2、本公司保持随时修改之权利，如有修改本公司恕不另行通知。
